標題：減壓閥的工作原理以及測試原理
一、減壓閥測試的技術參數：
壓力范圍：0~2mpa
壓力單位：0.01mpa
控制方式：計算機/手動按鈕
工作介質：氣體，
壓力顯示：計算機/數顯表/壓力表
控制精度：±0.5fs
采集方式：壓力傳感器數據采集
輸出結果：自動輸出報告和測試數據
測試方式：按照工作原理圖

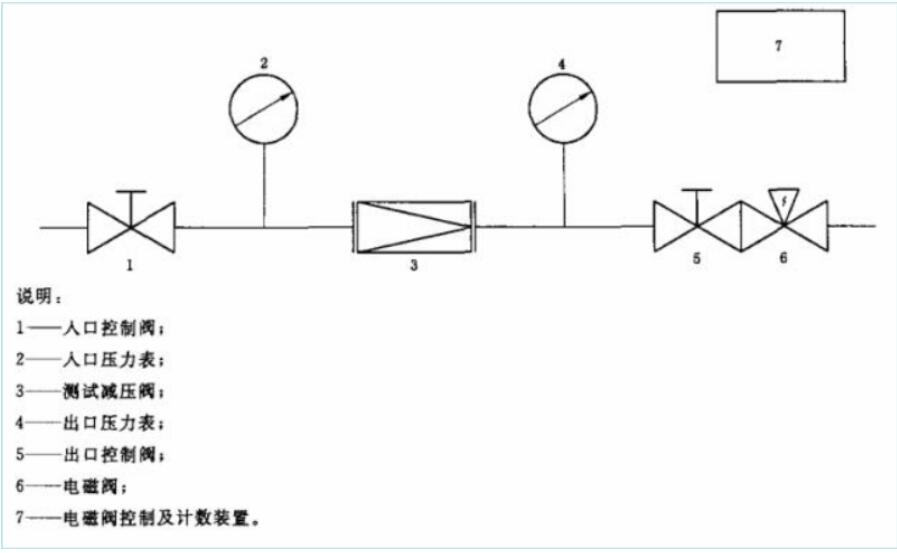

二、減壓閥原理的工作原理圖
二、試驗方法：
1如圖所示， 將試樣按正確方式安裝在試驗管路中。
２在電磁閥６開啟的情況下， 調節入口控制閥１和出口控制閥５， 使測試減壓閥３的入口壓力為額定工作壓力， 出口壓力為企業規定的出口設定壓力范圍內的任意值， 并使管道流量為２０％減壓閥最大流量。
３開啟電磁閥控制及計數裝置， 電磁閥開啟到關閉為１個循環， 試驗時要保證電磁閻啟動或關閉后減壓閥出口側壓力穩定后才能進行下一個循環， 試驗５ ０００次。
試驗要求：
按上述規定的方法進行工作循環試驗， 試驗過程中減壓閥應工作正常， 無異常振動， 彈簧、 隔膜等 動作部件工作正常， 無任何影響功能的損壞。 試驗后按規定的試驗方法進行密封試驗， 試驗結果應符合規定。
